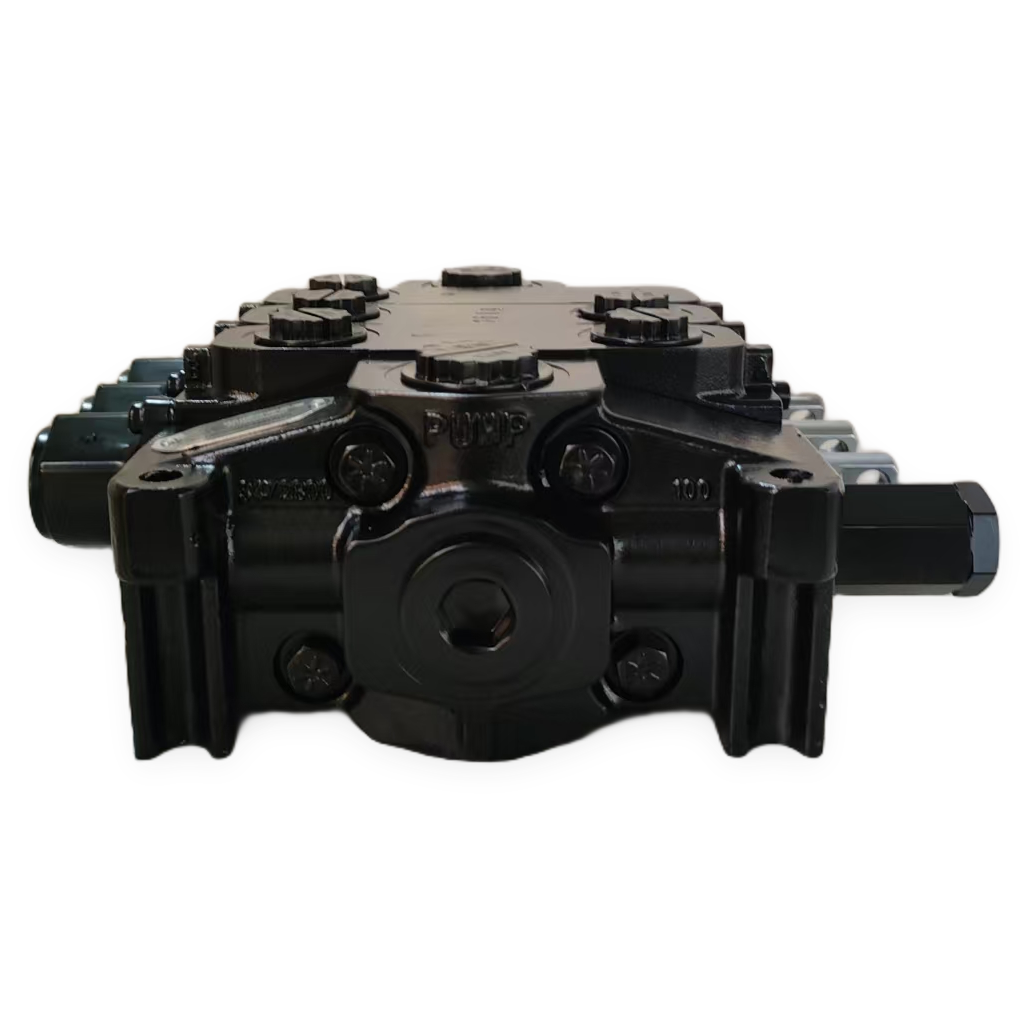

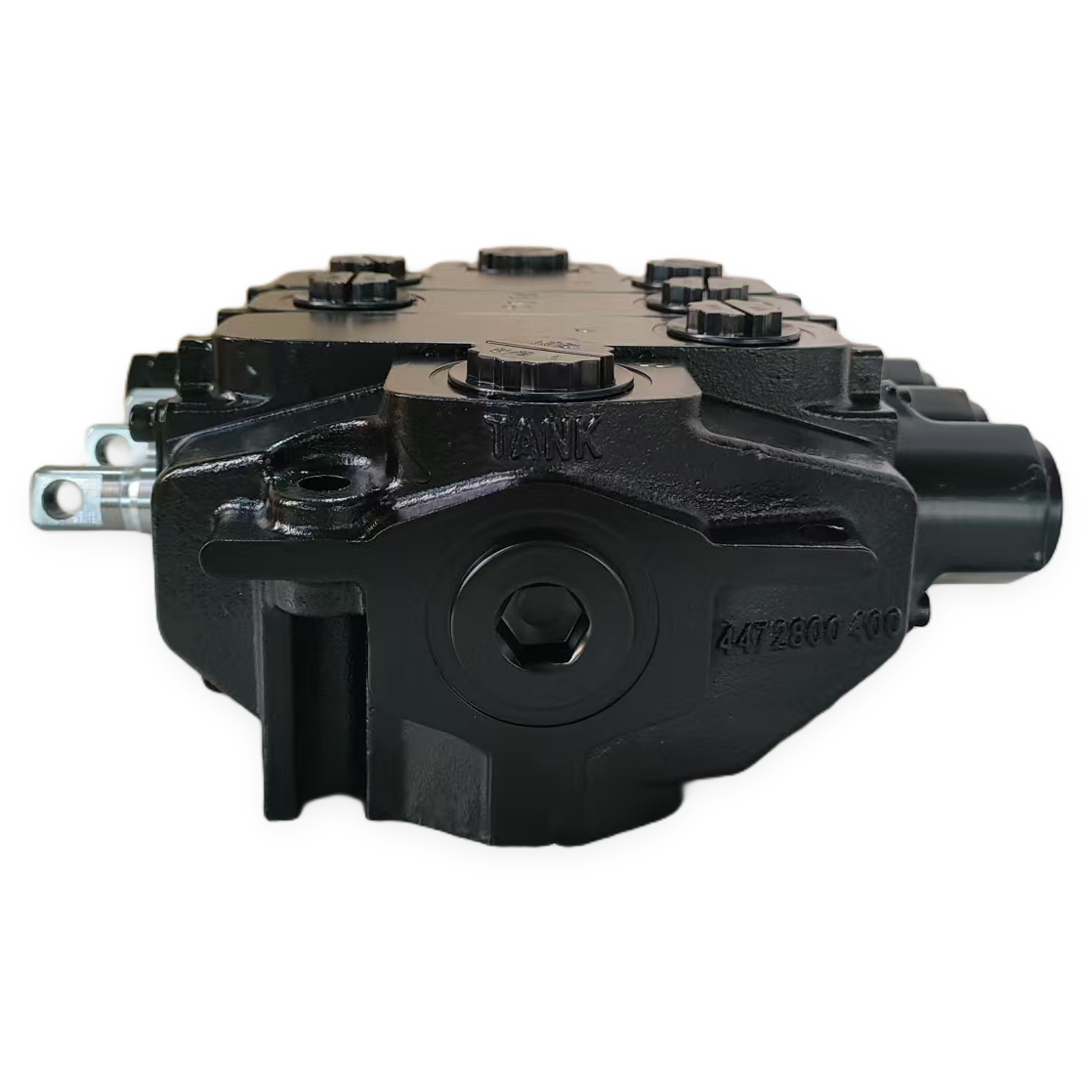

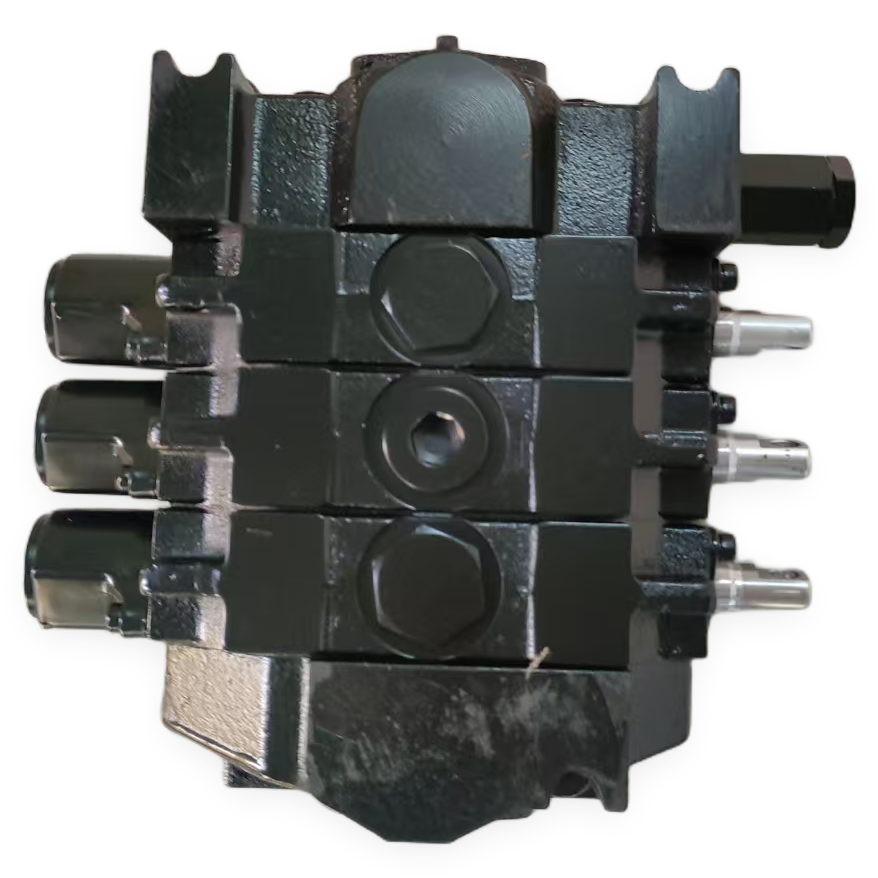

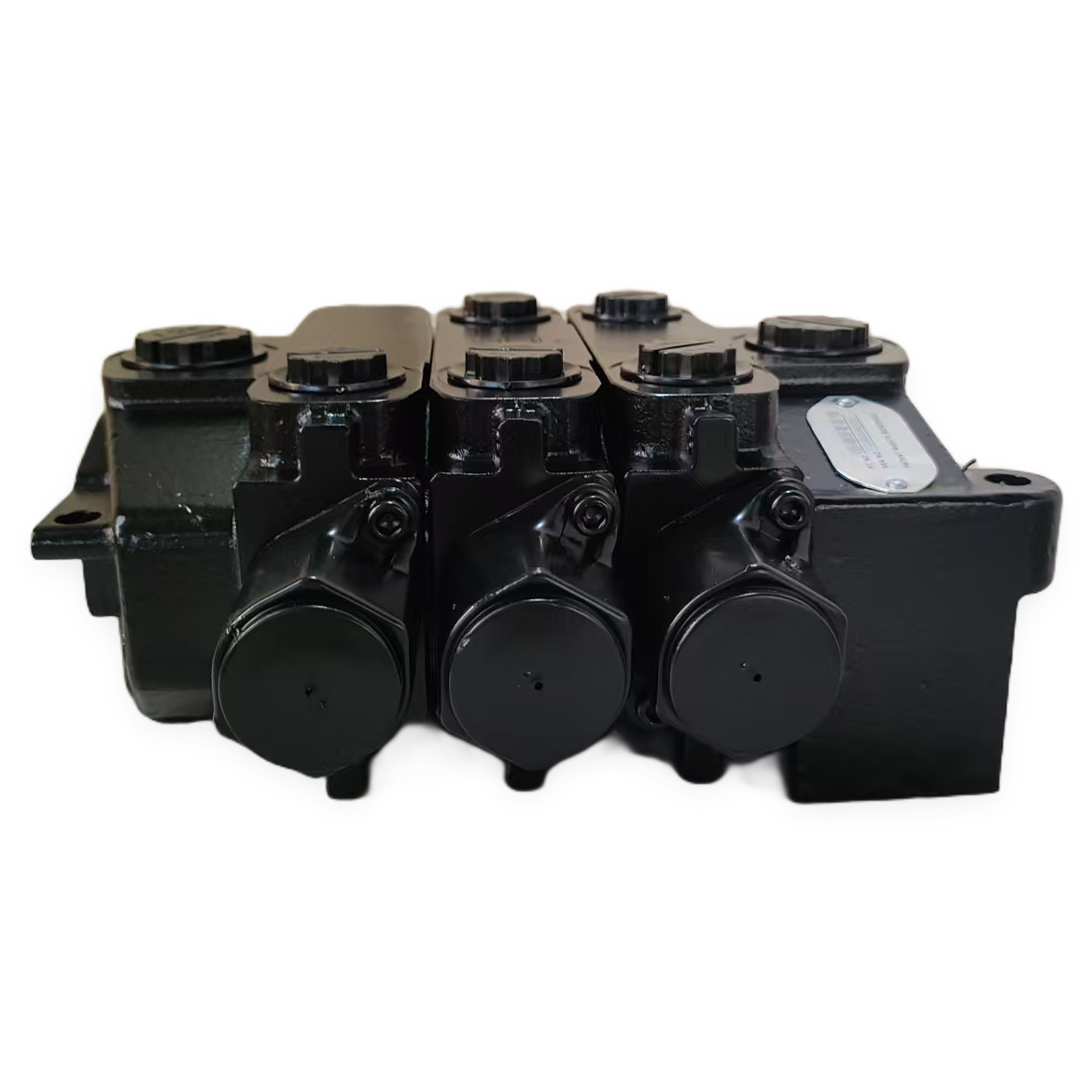

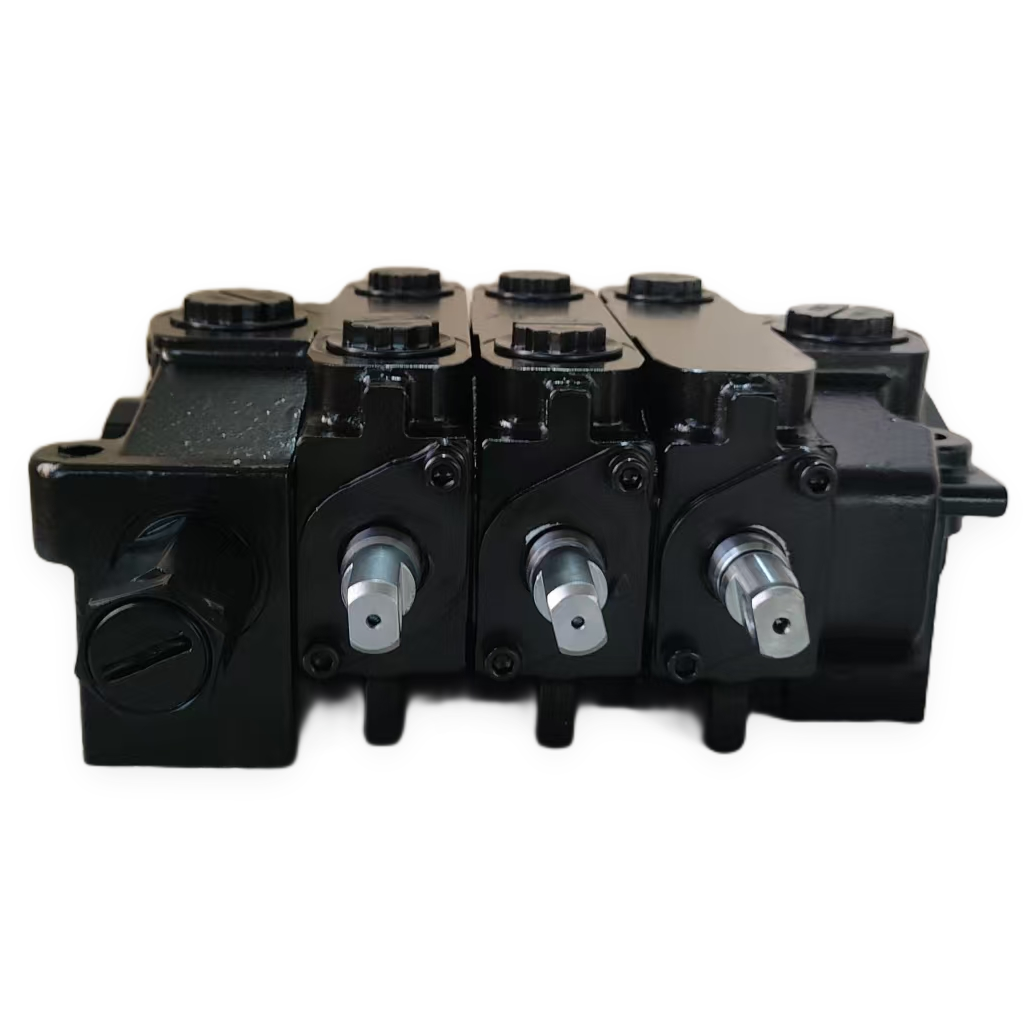

VA20-AA440-2HDA300-Z440

工况痛点拆解 工程机械与工业设备作业环境复杂，载荷波动大，对液压控制元件的承压稳定性、流量输出一致性有较高要求。普通多路阀在多执行机构同步动作时，容易出现压力损耗偏大、操作手感卡顿的情况，难以适配装载机定量系统、铲运机、钻机、石油设备等重载作业场景。VA20 分片式多路阀采用片式组合结构，可按需配置阀片数量，适配不同设备多路动作控制需求，降低油路压力损失，保障设备油缸、液压马达稳定运行。

工作原理 VA20 属于分片式方向控制多路阀，油液由进油口 P1/P2 进入阀本体，通过阀芯换向动作，切换 A、B 工作口油液流向，以此控制油缸伸缩、液压马达正反转。阀片采用独立分片模块化设计，可自由组合片数，实现并联、串联回路布置，适配多执行机构协同动作。阀体内部流道经过优化设计，减小流体阻力，降低压力损失，保障液压系统响应平稳。

 核心技术参数

表格

细分场景适配 装载机定量系统：控制动臂、铲斗油缸动作，平稳控制举升与收放，适配间断重载作业。 铲运机：多联阀片协同控制行走与铲装机构，适应场地内频繁换向工况。 钻机：控制进给油缸与旋转马达，保障钻进动作稳定可控。 石油设备：适配野外工况，阀体结构坚固，耐受载荷波动，实现执行机构精准操控。

 故障诊断

1. 操作手柄动作，但执行机构无动作 优先检查进油压力，确认供油压力是否达到工作标准；查看阀芯是否卡滞，检查油液清洁度，杂质容易造成阀芯运动受阻。

2. 执行机构动作缓慢 检查系统流量是否充足，排查阀内节流位置磨损情况，查看回油管路有无堵塞，造成回油背压偏高。

3. 换向时冲击大 可检查阀内缓冲结构，查看是否磨损，适当检查系统压力设置，降低换向瞬间压力冲击。

4. 阀体外渗漏油 检查各阀片之间密封件，确认密封圈老化、压缩量不足问题；检查阀体连接螺栓扭矩是否均匀。

 现场应用案例 山东地区工程机械维保项目，装载机定量液压系统更换 VA20 分片式多路阀，设备多路油缸动作同步性提升，换向卡顿现象消除，持续稳定运行，适配野外间断作业工况。阀片模块化结构，后期可单独更换损坏阀片，降低整机维保成本。

 FAQ 问答 Q：VA20 多路阀可以增减阀片数量吗？ A：可以，分片模块化结构，阀片可按需组合，满足不同设备执行机构数量需求。 Q：这款多路阀最大支持多大流量？ A：额定流量 180l/min，满足装载机、钻机等设备常规液压系统需求。 Q：工作口最高承压是多少？ A：工作口最大压力 280bar，泵侧连接最大压力 242bar。 Q：多路阀安装时油口螺纹需要注意什么？ A：油口为英制 UN 螺纹，装配时选用匹配密封件，控制拧紧力矩，避免螺纹损伤造成渗漏。 Q：油液清洁度有什么要求？ A：建议定期检测油液杂质，配套过滤装置，杂质容易造成阀芯卡滞、内部磨损。 Q：可以用于石油设备液压回路吗？ A：VA20 多路阀适配石油设备工况，用于控制油缸与马达等液压执行元件。
